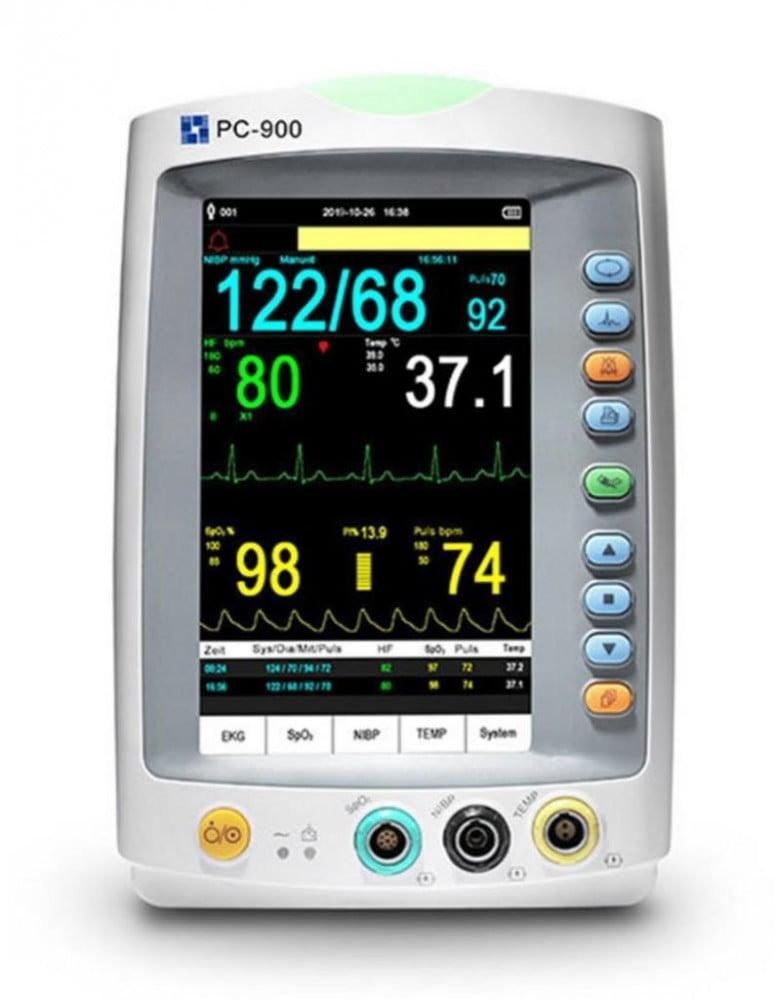

جهاز مراقبة العلامات الحيوية متعدد المعلمات (PC-900 Plus) من إنتاج Lepu Creative Medical، هو منصة طبية متقدمة مصممة خصيصاً لطواقم العناية المركزة، أقسام الطوارئ، وفرق النقل الإسعافي. يقدم الجهاز قراءات دقيقة ومستمرة لمعلمات (SpO2، ضغط الدم، تخطيط القلب، والحرارة) لجميع الفئات بدءاً من حديثي الولادة وحتى البالغين. النتيجة المتوقعة هي تمكين الكادر الطبي من التدخل السريري المبكر، تقليل الإنذارات الكاذبة بشكل جذري، وضمان استمرارية المراقبة الموثوقة والآمنة أثناء نقل المريض، وتأمين تدفق بيانات مستمر يتكامل بسلاسة مع السجلات الطبية الإلكترونية للمستشفى، مما يرفع من جودة وكفاءة رعاية المرضى.
دواعي الاستعمال والفئات المستهدفة
- المراقبة المستمرة للمرضى الحرجين: تتبع المؤشرات الفسيولوجية والديناميكية الدموية في وحدات العناية المركزة (ICU) وغرف العمليات.
- التقييم السريع والمتقطع (Spot-checking): مثالي لأخذ قراءات سريعة في أقسام الطوارئ، عيادات الفرز المبدئي واتخاذ قرارات التدخل الفوري، والجولات التمريضية.
- النقل الطبي الداخلي والخارجي: مناسب لفرق الإسعاف أو عند نقل المريض لقسم الأشعة بفضل قدرته على العمل المتواصل دون كهرباء لساعات طويلة.
- فرق الإسعاف والنقل الطبي الميداني: للاعتماد على وزنه الخفيف وبطاريته عالية الكثافة التي تدعم التشغيل المتواصل لأكثر من 6 ساعات.
- رعاية الأطفال وحديثي الولادة: يتضمن أوضاع ضبط مسبقة وبروتوكولات حماية ميكانيكية والأصفاد المخصصة التي تمنع الرضوض الوعائية وتحميهم من الضغط المفرط على الأوعية الدموية الهشة.
- حالات الصدمة وضعف التروية: يقرأ مستويات الأكسجين بكفاءة عالية حتى في أقصى حالات ضعف التروية المحيطية (حتى 0.4%) وانخفاض حرارة الجسم.
- تخفيف العبء التوثيقي: أتمتة نقل القراءات الحيوية للمرضى وتقليل أعباء التوثيق والحد من أخطاء النسخ البشري وتوفير وقت التمريض للرعاية المباشرة.
- أخصائيو التخدير وغرف العمليات: لتتبع اضطرابات النظم القلبي ونقص التأكسج بفضل العرض المتقدم للأشكال الموجية لتخطيط القلب.
- طواقم التمريض في الأجنحة: لأتمتة قياسات ضغط الدم المجدولة وتقليل أعباء التوثيق عبر التكامل مع شبكات المستشفى (HL7).
آلية العمل التقنية لجهاز مراقبة العلامات الحيوية
تعتمد آلية عمل جهاز مراقبة العلامات الحيوية (PC-900 PLUS) على دمج مجموعة من المستشعرات الفيزيائية لاستقبال الإشارات الفسيولوجية للمريض، ثم معالجتها رقمياً لعرضها، حسب التقنات التالية:
1. وصف تقنية قياس ضغط الدم (NIBP): يعمل الجهاز بناءً على طريقة قياس الذبذبات (Oscillometric method)، حيث يقوم الجهاز آلياً بنفخ الكفة (Cuff) حول ذراع المريض حتى يتجاوز الضغط الانقباضي، ثم يبدأ بتفريغ الهواء تدريجياً، أثناء التفريغ، يقوم المعالج الدقيق في الجهاز بتحليل التغيرات الدقيقة في سعة تذبذبات الضغط داخل الكفة (والتي تنتج عن النبض الشرياني) لاستنتاج الضغط الانقباضي والانبساطي ومتوسط الضغط الشرياني (MAP). وايضا يحتوي الجهاز على صمامات حماية ميكانيكية وبرمجية تمنع النفخ الزائد عن الحد الآمن لتجنب الإضرار بالأوعية الدموية.
2. وصف تقنية قياس التأكسج النبضي (SpO2): تعتمد الوحدة على تقنية الصمام الثنائي الباعث للضوء مزدوج الطول الموجي (Dual-wavelength LED)، حيث يُصدر المجس ضوءاً أحمر (طوله الموجي حوالي 660 نانومتر) وأشعة تحت حمراء (حوالي 940 نانومتر) لتمر عبر أنسجة المريض. يعتمد القياس على قانون "بير-لامبرت"، حيث يتم حساب التغيرات في امتصاص الضوء بين الهيموغلوبين المؤكسج والهيموغلوبين غير المؤكسج في الدم النابض، ومن ثم تُعالج الإشارة بخوارزمية مضادة للحركة (MoveOxy) لاستخلاص القراءة الدقيقة حتى مع ضعف التروية الدموية الذي قد يصل إلى 0.4%.
3. وصف تقنية تخطيط كهربية القلب (ECG): يستقبل الجهاز الإشارات الكهربائية الدقيقة جداً الصادرة عن عضلة القلب عبر الأقطاب السطحية (Electrodes). ولمنع التشويش الناتج عن شبكة الكهرباء أو الأجهزة الأخرى، يستخدم الجهاز مكبرات تفاضلية بنسبة رفض للنمط المشترك (CMRR) تفوق 105 ديسيبل، مما يسمح له بتضخيم إشارة القلب الحقيقية وعزل الضوضاء الكهرومغناطيسية. وايضا يستخدم الجهاز خوارزميات لرفض موجات T المرتفعة لمنع الحساب المزدوج للنبض.
4. وصف تقنية قياس معدل التنفس (RESP): يتم قياس معدل التنفس بطريقة مباشرة وطريقة غير مباشر وتتمثل الطريقة المباشرة من من خلال تحليل التغيرات في المعاوقة الكهربائية للصدر (Thorax impedance method) المأخوذة عبر أسلاك تخطيط القلب، حيث تتغير مقاومة الصدر بتمدده بالهواء أثناء الشهيق والزفير؛ اما الطريقة الغير مباشرة للقياس تتم عبر اشتقاق معدل التنفس من التغيرات في الشكل الموجي لمجس التشبع الأكسجيني.
5. وصف تقنية قياس درجة الحرارة (TEMP): تتم عبر مجسات خارجية تعتمد على تقنية المقاومة الحرارية (الثيرمستور Thermistor)، حيث تتغير المقاومة الكهربائية داخل المجس بشكل يتناسب بدقة مع التغير في درجة حرارة جسم المريض، ويترجمها الجهاز إلى قيمة رقمية.
6. وصف تقنية معالجة البيانات والعرض: يقوم المعالج المركزي باستقبال هذه الإشارات التناظرية وتحويلها عبر محولات (ADCs) إلى بيانات رقمية، ومن ثم تُعرض البيانات الناتجة على الشاشة بتنظيم لوني محدد (الضغط باللون السماوي، تخطيط القلب بالأخضر، الأكسجين بالأصفر) لتسهيل تمييزها بصرياً وبسرعة من قبل الطاقم الطبي.

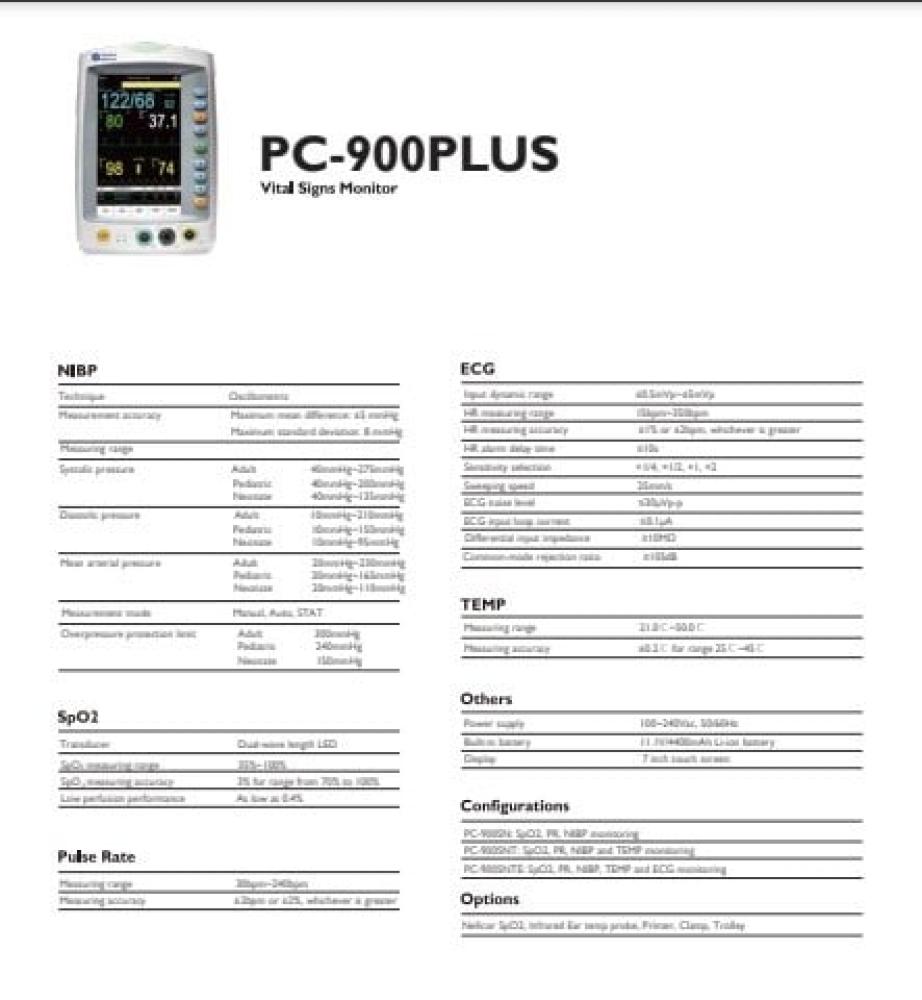

المواصفات الفنية لجهاز مراقبة العلامات الحيوية
اسم المنتج وطرازاته: جهاز مراقبة العلامات الحيوية (PC-900 PLUS)، من سلسلة منتجات الشركة المصنعة شينزين كريتيف (Lepu Creative Medical).
الأبعاد: 360 ملم (عرض) × 320 ملم (عمق) × 410 ملم (ارتفاع)
المواد الملامسة للمريض: سيليكون ناعم لمجسات SpO2، أصفاد خالية من اللاتكس (مطابقة لمعيار ISO 10993)
الشاشة والعرض: شاشات LCD / TFT ملونة أو تعمل باللمس (بحجم من 3.5 إلى 7 بوصة)
المعلمات الأساسية للقياس: SpO2, NIBP, PR, ECG, TEMP, RESP (القدرة على إضافة وحدة EtCO2)
نطاق القدرة التشغيلية: النبض: 30-240 نبضة/دقيقة
سعة البطارية والتخزين: بطارية Li-ion بسعة 4400mAh(تعمل لـ 6 ساعات)
نطاق قياس التأكسج (SpO2): 35% ~ 100% (أداء تروية منخفضة حتى 0.4%)
نطاق قياس ضغط الدم (NIBP): البالغون (Systolic: 40270 mmHg) / حديثو الولادة (Systolic: 40135 mmHg)
تخطيط القلب (ECG): النطاق: 15 ~ 350 نبضة/دقيقة (تثبيط مدمج لنبضات منظم القلب الاصطناعي)
الجهد ومصدر الطاقة: تيار متردد 100-240 فولت
التوافقات والاتصال: بروتوكول HL7، منافذ USB، Ethernet، نداء الممرضات، متوافق مع ماسح الباركود
المتانة البيئية: مقاوم لتفريغ جهاز إزالة الرجفان (Defibrillator-proof)، متوافق مع معيار الاهتزاز IEC 60068-2-6
الاعتمادات التنظيمية: FDA 510(k), CE Mark, IEC 60601-1 (Class I, Type BF/CF)
موانع الاستعمال ومحاذير السلامة لجهاز المراقبة الحيوي (PC-900 Plus)
⚠️ تحذير تنظيمي (Regulatory Warning): هذا الجهاز الطبي مخصص ومصرح باستخدامه حصرياً من قبل كوادر الرعاية الصحية المتخصصين، المؤهلين، والمدربين داخل المستشفيات والمرافق السريرية الخاضعة للرقابة.
⚠️ يُحظر تماماً (موانع الاستعمال المطلقة): استخدام الجهاز داخل غرف التصوير بالرنين المغناطيسي (MRI Suite) نظراً للخطورة الجسيمة من التداخل المغناطيسي الذي قد يؤدي إلى احتراق المستشعرات الملامسة للمريض أو قذف الجهاز الداخلي.
⚠️ أجهزة الاتصال اللاسلكية القوية: يحظر استخدام الجهاز دون الحفاظ على مسافة أمان فاصلة عن أجهزة الاتصال اللاسلكية القوية لتجنب التداخل الكهرومغناطيسي العكسي.
⚠️ المرضى ذوي منظمات القلب (Pacemakers): يجب الحذر والمراقبة البصرية اللصيقة؛ فالجهاز قد يخطئ باحتساب نبضات منظم القلب الاصطناعي كنبض طبيعي في حالات التوقف الفعلي لقلب المريض.
⚠️ حديثي الولادة والأطفال: يحظر استخدام أصفاد ضغط الدم المخصصة للبالغين على حديثي الولادة والأطفال لتجنب الإصابة بمتلازمة الحيز (Compartment Syndrome) أو تلف الأنسجة الرخوة.
⚠️ الحدود السريرية: يُمنع الاعتماد الحصري والمطلق على إنذارات الجهاز لاتخاذ قرارات الحياة أو الموت؛ يجب أن يبقى التقييم السريري البصري من قِبل الطبيب هو المعيار الأول والأساسي.
تحذير تنظيمي (Regulatory Warning): هذا الجهاز الطبي مخصص ومصرح باستخدامه حصرياً من قبل كوادر الرعاية الصحية المتخصصين، المؤهلين، والمدربين داخل المستشفيات والمرافق السريرية الخاضعة للرقابة.
الامتثال التنظيمي والأدلة السريرية لجهاز المراقبة الحيوي (PC-900 Plus)
يمثل جهاز PC-900 PLUS استثماراً ذو موثوقية عالية (Trust) ودرجة أمان قصوى، حيث خضع لتدقيقات تنظيمية صارمة في أسواق متعددة حيث الجهاز حائز على:
- الاعتمادات الدولية للفعالية: حاصل على تصريح إدارة الغذاء والدواء الأمريكية (FDA 510k) تحت الأرقام المرجعية K123711 و K093016
- معايير السلامة الأوروبية: يحمل علامة المطابقة الأوروبية (CE Mark) كمنتج طبي نشط من الفئة الثانية أ (Class II a) بإشراف ومراجعة هيئة التصديق المستقلة TUV SUD.
- السلامة الكهربائية الحيوية: متوافق بشكل صارم مع المعيار الدولي (IEC 60601-1) كجهاز من الفئة الأولى، وتُصنف أجزاؤه التطبيقية كأجزاء عازلة للقلب (CF Type) لحماية مسارات تخطيط القلب من تيارات التسرب المميتة، وأجزاء عازلة للجسد (Type BF) مع تصميم مقاوم لتفريغ الرجفان القلبي (Defibrillator-proof) لحماية المرضى من الصدمات المميتة.
- هيئة الغذاء والدواء السعودية (SFDA-MDMA): الجهاز حائز على الترخيص والاعتماد في المملكة العربية السعودية.
الأسئلة الشائعة حول جهاز مراقبة العلامات الحيوية (PC-900 PLUS)
س 1: هل يمكننا استخدام هذا المونيتور لمراقبة الأطفال الرضع وحديثي الولادة بأمان؟
ج: نعم بالتأكيد، الجهاز مزود بـ "وضع حديثي الولادة" مسبق الضبط. هذا الوضع يقوم تلقائياً بخفض سقف ضغط الهواء في الأصفاد لمنع حدوث أي انفجار أو تضرر في أوعيتهم الدموية الهشة، ويأتي مع ملحقات بأحجام مخصصة لهم.
س 2: كم ساعة تصمد البطارية لو انقطعت الكهرباء أو احتجنا ننقل المريض لقسم ثاني؟
ج: الجهاز يحتوي على بطارية ليثيوم-أيون مدمجة تقدر تصمد لغاية 6 ساعات من العمل المتواصل بدون الحاجة للكهرباء، مما يجعله مثالياً للنقل الداخلي في المستشفى وفي سيارات وطائرات الإسعاف.
س 3: هل مستشعرات الجهاز تسبب حساسية أو تهيج لجلد المريض؟
ج: لا، كل المواد الملامسة لجلد المريض مثل أصفاد ضغط الدم خالية تماماً من اللاتكس (Latex-free)، ومستشعرات الأكسجين مصنوعة من سيليكون طبي ناعم مطابق لمعايير التوافق الحيوي لمنع أي تهيج.
س 4: هل يمكن ربط قراءات الجهاز بنظام السجلات الطبية الإلكترونية للمستشفى لدينا؟
ج: نعم، الجهاز مصمم للتكامل المؤسسي؛ فهو يدعم بروتوكول (HL7) العالمي للرعاية الصحية، ويمتلك منافذ للشبكة (Ethernet)، مما يتيح تصدير العلامات الحيوية مباشرة لملف المريض الإلكتروني دون الحاجة للتدوين اليدوي.
س5: هل الجهاز يتحمل العمل في غرف العمليات وقت استخدام أجهزة الكي الجراحي؟
ج: نعم، الجهاز مصمم ومزود بدوائر هندسية تقاوم التداخلات الكهرومغناطيسية العنيفة الناتجة عن أجهزة الجراحة الكهربائية، ومقاوم لصدمات أجهزة إنعاش القلب.
س 6: هل تتأثر قراءات تخطيط القلب بوجود أجهزة غسيل الكلى أو التنفس الصناعي بجوار المريض؟
ج: لا، الجهاز يمتلك مناعة هندسية عالية ضد التداخلات الكهرومغناطيسية (بنسبة رفض تزيد عن 105 ديسيبل)، مما يضمن بقاء الإشارات واضحة ودقيقة حتى في غرف العناية المركزة المليئة بالأجهزة الطبية.
